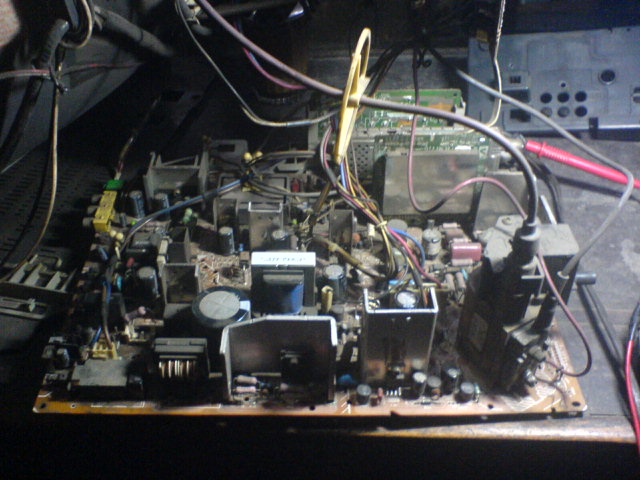

Sony 21" dengan type KV-XA21M61 ini menggunakan IC Kroma CXA2159S,Vertikal AN5522,Flyback 8-598-838-00.
Tegangan B+ terukur normal dan tampak Resistor Fuse yang menuju Flyback hangus.Begitu di cek Transistor Horisontal,Kapasitor ,Dioda,serta flyback normal tidak ada yang short Resistor baru segera di pasang tapi tidak lama kemudian terbakar lagi.
Pencarian pun kembali di lanjutkan dengan menelusuri jalur output FBT (Flyback) dan ketemu tegangan 180 short terhadap ground.
Dioda aku cek normal lalu kecurigaanku tertuju pada IC RGB out TDA6107 dan benar IC sedikit terbakar dan kaki B+ 180 volt short terhadap ground.
Setelah di lakukan penggantian ic TDA6107 di pasaran seharga Rp 5 rb tv pun normal kembali.
Semoga bermanfaat.
Berikut data sheets IC TDA6107 :
