Mungkin rekan-rekan pernah menemui kasus kerusakkan Tv Sharp Alexander Slim dengan gejala setelah di nyalakan beberapa saat gambar blanking atau menyala terang tetapi ada garis-garis mendatar (seperti kasus yang pernah kutemui blanking berwarna hijau terang).
Jika pada saat layar blanking katoda CRT di ukur maka akan menunjukkan angka nol untuk warna yang menyala (jika yang blanking warna hijau maka katoda hijau akan menunjukkan angka nol) untuk katoda yang lain akan normal pengukurannya.
Penyebab dari blanking itu sendiri di sebabkan oleh adanya hubung singkat antara katoda dengan heater tapi tidak menutup kemungkinan short dengan kaki yang lain.

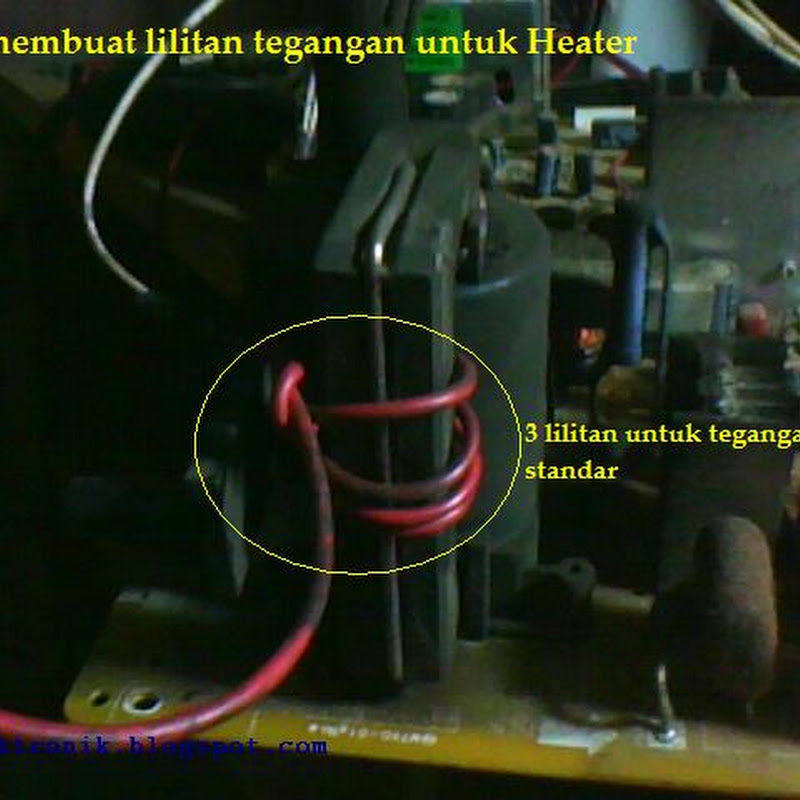

Seperti kasus yang kutemui katoda short dengan heater penyelesaiannya adalah dengan memisahkan ground di heater caranya bisa membuat tegangan heater sendiri dengan seutas kabel yang dililitkan 3 atau 4 lilitan arahnya bebas lalu di sambungkan ke kaki heater.
Jangan lupa ground yang menghubungkan kaki heater di open/di pisah seperti gambar di bawah :
Sponsor Link :
Jika pada saat layar blanking katoda CRT di ukur maka akan menunjukkan angka nol untuk warna yang menyala (jika yang blanking warna hijau maka katoda hijau akan menunjukkan angka nol) untuk katoda yang lain akan normal pengukurannya.
Penyebab dari blanking itu sendiri di sebabkan oleh adanya hubung singkat antara katoda dengan heater tapi tidak menutup kemungkinan short dengan kaki yang lain.
Seperti kasus yang kutemui katoda short dengan heater penyelesaiannya adalah dengan memisahkan ground di heater caranya bisa membuat tegangan heater sendiri dengan seutas kabel yang dililitkan 3 atau 4 lilitan arahnya bebas lalu di sambungkan ke kaki heater.
Jangan lupa ground yang menghubungkan kaki heater di open/di pisah seperti gambar di bawah :
Baca Juga
servis
- Polytron 123 Standby
- Tv TCL Muncul Tulisan 50HZ BLOCK
- Tips Mengatasi Kop Flyback Bocor
- LCD Polytron 123 Mati Total
- Panasonic Lampu Standby Kedap-kedip
- LCD Samsung LA26D400 Mati Total
- Polytron Big Beauty Mati Total
- Sanyo Dynamic Suara Error
- LED Konka KL32QS19 Sensor Remote Mati
- Sony KV-XA21M61 Standby
- Konka UFO Lampu Standby Kedap-Kedip
- Tv Sanken Bazzone Rusak Standby
- Toshiba Bomba Standby
- Tv Samsung Mati Total
- Sony KV-G14B1 Standby/Protek
- LG Golden Eye Lampu Standby Kedap-Kedip
- Tv Sony K21MN11 Gambar Kadang Hilang Suara Normal
- DVD Polytron XCEL No Disk
- Tv Sharp Alexander LCD Kadang Hidup dan Mati Sendiri
- Tv Polytron Lsidi Lampu Led Kedap-kedip
- Panasonic F-series TC-2199WX Lampu Standby kedap-kedip
- Tv Sanyo CG14SA1 Standby
- Tv Digitec Gambar Tidak Ada Suara Dan Osd Ada
- Sharp Universe Suara lemah
SHARP
- Sharp X-PRESSion Gambar Sinkron Vertikal
- Pin Protek IC Beberapa Merk Televisi
- Gambar Skema IC AV M52797SP
- Gambar Skema IC Sharp Wonder TDA9381PS
- Rangkaian Vertikal LA78041
- Skema Blok Vertikal Sharp dengan IC TDA8357
- Sharp LED Tv Big Aquos LC-80LE940X Layar Lebar
- Tv Sharp Alexander LCD Kadang Hidup dan Mati Sendiri
- Service Mode TV Sharp
- Sharp Universe Suara lemah
- Tv Sharp Universe Rusak Vertikal
- Sharp Produk DVD CD-DV790W - DVD Mini Dilengkapi USB
- Cara mengatasi Tv Sharp Minta Password tanpa Remote
- Sharp Alexander LCD muncul tulisan K123
- Tv Sharp 51v20MS hidup sebentar lalu standby
- Sharp great alexander 21GXF200MK
- Sharp Alexander 29GXF500 mati total
- SHARP WONDER VERTIKAL ATAS MENYEMPIT
- TV SHARP Wonder / Universe rusak standby
tips mengatasi tv sharp alexander slim gambar blanking
13 komentar:
terimakasih infonya..cara mengatasi bocor bagian flyback gimana yach..?

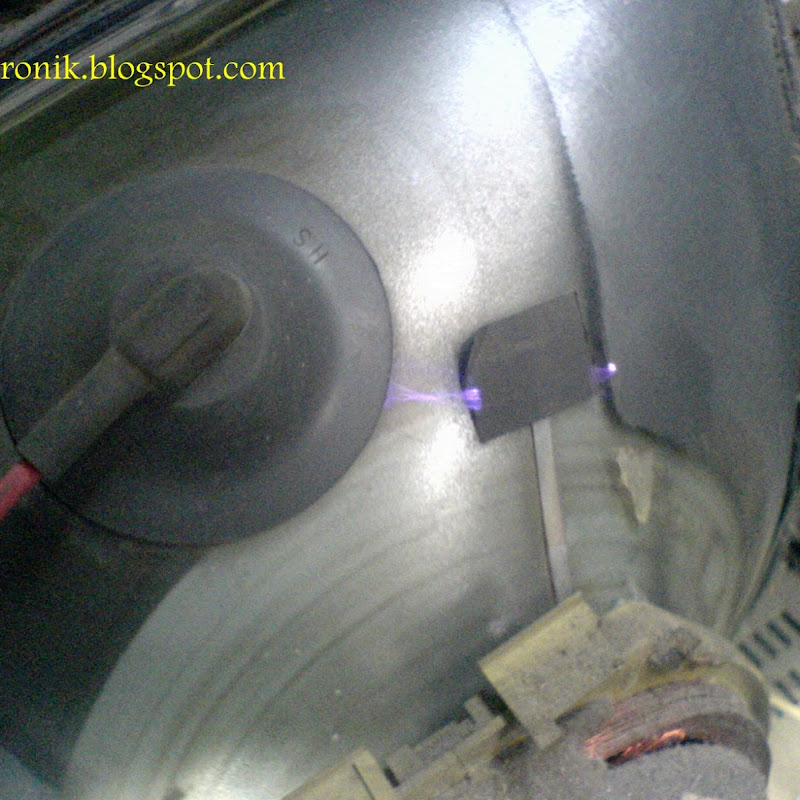

Tinggal sebelah mana yang bocor mas kalau bocornya sudah besar biasanya sudah tidak bisa di tambal lagi,kalau cuma kecil bisa.Untuk bocor di bagian atas body flyback yang dekat kabel sama yang di kop atas yang nempel di tabung CRT aku biasanya menggunakan lem bakar/silikon,Kalau bocornya di kabel tengah atau menyambung kabel flyback aku biasa menggunakan selang yang biasanya di pakai untuk saluran bensin motor,pernah juga pakai selang biasa juga bisa.Ujung-ujung selangnya di balut pakai isolasi.Untuk bocor yang sudah besar biasanya akan bocor lagi di tempat lain jadi mendingan ganti flybacka aja biar awet dan aman.
mas pur makasih atas artikelnya.
aku kemarin dapat klien yang sama kasusnya.akhirnya saya buatkan 3 lilitan buat filamen mandiri dan TV pun tidak nge"dap" lagi.
yang punya tivi sudah tak kasih tahu cara nyetting sendiri pakai volume min dan channel up.
mas tanya kalau tv sharp alexander gambar terang benderang berkabut screen gk mau gelap walupun dah diputer fbt nya tu?
Terima Kasih Banyak Gan....Infonya sangat bermanfaat, terutama buat saya yang sedang mengalami masalah yang sama...terbukti berhasil..Sukses selalu buat yang punya Blog ini
Thankyou, salam kenal dan salam untuk semua.....
Thankyou, salam kenal dan salam untuk semua.....
Tv sy merk sharp alexander slim II. ada garis2 ptih dilayar tp gambarny masih jelas & jernih. Cuma kendalany ada bayangn garis2 putih.tlong infony mas untuk mengtasiny.tks slam kenal...
Mas Eko, klo TV Sharp Alexander slim II 21" layar screen tertutup warna kemerahan osd normal n tr. RGB Ok semuanya. Kira2 apanya yg rusak, tolong solusinya makasih
mantaplah ini min, makasih sudah share
https://www.bukalapak.com/p/elektronik/elektronik-lainnya/2ymw63-jual-solder-uap-blower-cody-909d-4in1-digital
CODY***GARANSI SELAMANYA***
+ HARGA DIJAMIN LEBIH MURAH +
+ JASA SERVIS PASTI LEBIH CEPAT +
Tv sharp alexander pro slim 21",warna sangat kemerahan dan ada blanking,soket crt dilepas ternyatategangan di TR out (KR) = 0 volt / lebih sedikit. Gimana solusinya ,Kang ?
mas tv saya kalo warna blu nya di normalkan warnanya njebret byur dimana cara mengatasi
Pernah berhasil sesuai instruksi di atas.tapi ini kasus sama tapi beda tetap blanking hijau,mohon solusi
