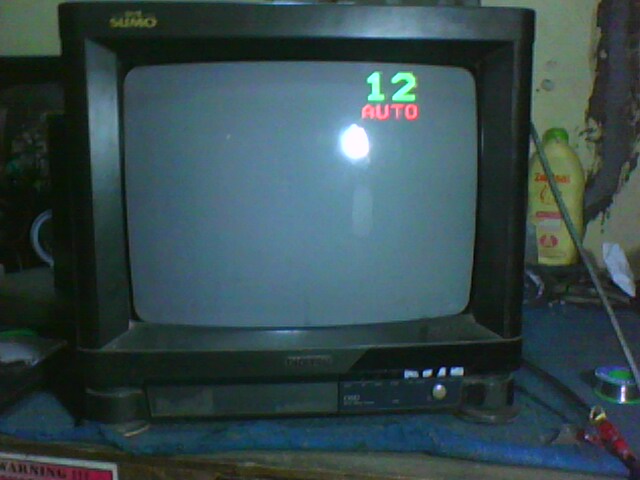

Kasus tv Digitec gambar tidak ada tapi suara dan osd ada ini belum lama terselesaikan setelah sekian lama terbengkalai.
Tv Digitec DM1441 ini menggunakan IC Chroma TDA8361 dan IC vertikal TDA3653C.
Sudah coba di 'uprek-uprek' dari ganti IC TDA8361 sampai kapsitor yang kira-kira mencurigakan tapi tetap belum ketemu.
Dengan melihat data sheet IC TDA8361 ternyata ada yang aneh pada pin 21 (RGB in) disitu terukur tegangan 2 volt padahal seharusnya cuma 0,2 volt.
Iseng pin 21 langsung kusambungkan ke ground dan ternyata gambar langsung muncul normal.
Mau Download data sheet IC TDA8361 klik di sini
Baca Juga
data sheet IC tda8361
servis
- Polytron 123 Standby
- Tv TCL Muncul Tulisan 50HZ BLOCK
- Tips Mengatasi Kop Flyback Bocor
- LCD Polytron 123 Mati Total
- Panasonic Lampu Standby Kedap-kedip
- LCD Samsung LA26D400 Mati Total
- Polytron Big Beauty Mati Total
- Sanyo Dynamic Suara Error
- LED Konka KL32QS19 Sensor Remote Mati
- Sony KV-XA21M61 Standby
- Konka UFO Lampu Standby Kedap-Kedip
- Tv Sanken Bazzone Rusak Standby
- Toshiba Bomba Standby
- Tv Samsung Mati Total
- Sony KV-G14B1 Standby/Protek
- LG Golden Eye Lampu Standby Kedap-Kedip
- Tv Sony K21MN11 Gambar Kadang Hilang Suara Normal
- DVD Polytron XCEL No Disk
- Tv Sharp Alexander LCD Kadang Hidup dan Mati Sendiri
- Tv Polytron Lsidi Lampu Led Kedap-kedip
- Tips Mengatasi Tv Sharp Alexander Slim Gambar Blanking
- Panasonic F-series TC-2199WX Lampu Standby kedap-kedip
- Tv Sanyo CG14SA1 Standby
- Sharp Universe Suara lemah
8 komentar:
gmana bos q udah terapkan seperti yg u urai d atas tp tetap ja gk mw nungol tuh gmbr
Kerusakkannya sama nggak mas,kadang rusak sama kasus beda
ms dgtec sya udah q gnti ic bru tda3653c tp cm nyala than 1hr..coz..ic panas ...bmn ms solusinya...n yg di mksd pin 21 ntu apa mz
Pin IC TDA8361 mas,cek tegangannya sudah tepat 24 volt belum..saya pernah menemui tegangan B+ kadang-kadang melonjak hingga lebih dari 150 volt IC TDA3653 sering mati coba di cek lagi mas
Yg jd prtnyaan knp ya ic tda 3653 c cpet pnas .dksh pndingin kyknya jg ga bgtu membantu ...msak 6bln skali msti ganti ic TDA nya..B+ letaknya dsblah komponen apa ms..krn sring mati... tlong solusinya ms..krn sya mau cb prbaiki tv digitec sya sndiri..skalian blajar..ats bntuanya mksh mas
Mungkin ICnya minta yang asli mas..soalnya semua IC vertikal memang panas kalau di nyalakan ...bisa juga di tambahkan lagi aluminium pendinginnya
Sy numpang nanya..lg mencoba belajar otak atik tv merk digitec sumo. Tingkat kerusakannya tv berasap dari elco yg deket fbt. Sdudah saya ganti tp tetap masih keluar asap jg dari elco tsb. Klw ada solusi tolong minta pencerahan nya ya?
Sy numpang nanya..lg mencoba belajar otak atik tv merk digitec sumo. Tingkat kerusakannya tv berasap dari elco yg deket fbt. Sdudah saya ganti tp tetap masih keluar asap jg dari elco tsb. Klw ada solusi tolong minta pencerahan nya ya?
