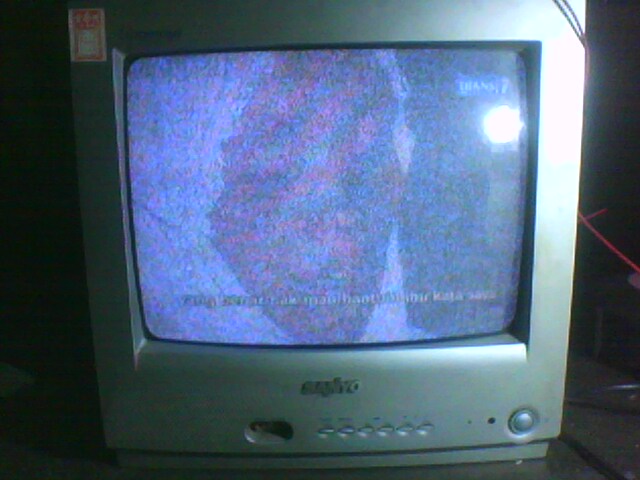

Kasus Tv Sanyo yang kutemui kali ini adalah standby,setiap powe standby di nyalakan lampu led meredup sebentar kemudian menyala terang kembali.Hal ini menandakan bahwa rangkaian horisontal tidak bekerja karena flyback tidak mengeluarkan tegangan tingginya.
Langkah pertama yang dilakukan cek semua tegangan terutama B+ semua normal,tapi begitu trafo driver horisontal diukur samasekali tidak ada tegangan ada sekitar 2 volt.
Setelah dilacak jalurnya masuk ke transistor Q683 (B985) di mana
| B | 24 volt |
| C | 2 volt |
| E | 24 volt |
Basis Q683 mengarah ke Q684 (C1815) dan ternyata transistor short B dan Emitornya langsung saja transistor di ganti tv pun normal kembali .
Semoga bermanfaat
