Tv Akari Sakura rusak vertikal




Baru-baru ini saya menemui kasus kerusakkan Tv Akari  dengan type IC-14S88R.
Kerusakkan sebenarnya cukup sepele yaitu tampak garis melintang di tengah CRT kadang agak membuka sedikit suara normal.
Akari ini menggunakan IC program PTC-50201-02 IC chroma LA76810 dan menggunakan IC vertikal LA7840.

Seperti biasa langkah-langkah servisnya cek tegangan 24 volt normal output 24volt jelas tidak normal normalnya sekitar 10-15v.Karena tidak ada komponen yang mencurigakan IC LA7840 coba ku ganti dengan yang baru,ternyata sama saja .

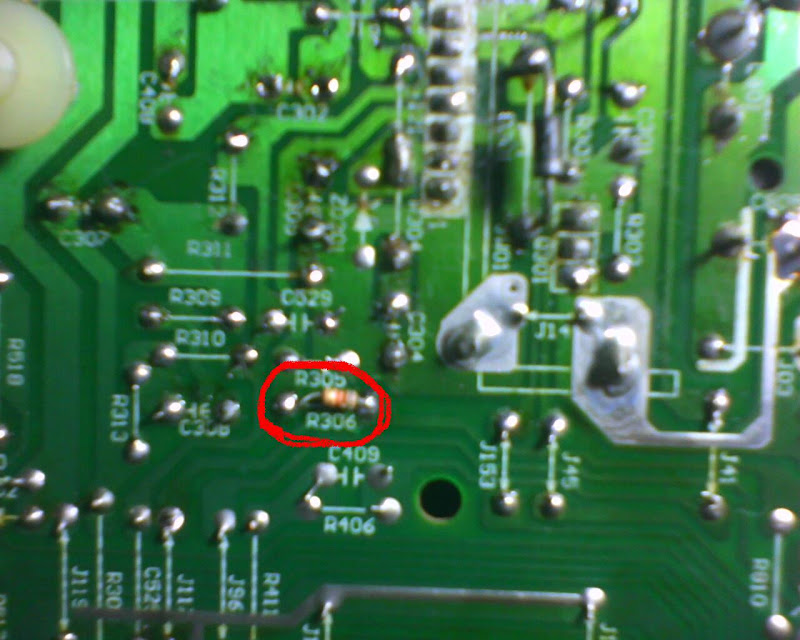

Pusing juga mencari komponen yang mati satu persatu komponen di area vertikal aku cek dan akhirnya ketemu ada Resistor R306 dengan nilai 6K2 putus.Langsung saja kuganti dengan yang baru dan tv pun normal kembali.
Semoga bermanfaat.
