Konka UFO Lampu Standby Kedap-Kedip

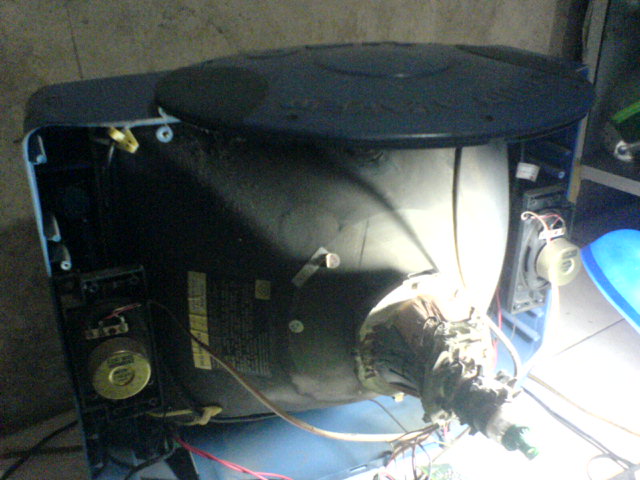

tv-konka-ufo-led-kedap-kedip

Baru-baru ini dapat servis panggilan Tv Konka UFO type K2171C2 dengan kasus kerusakkan lampu led standby menyala kedap-kedip.
Perlu di ketahui Konka UFO ini menggunakan IC Program CKP1002S1,IC Chroma OM8361 (sama dengan TDA8361),serta IC Vertikal LA7830.
Ternyata tegangan B+ ikut naik turun bersamaan dengan kedap-kedip lampu led standby.Begitu Transistor Horisontal di lepas tegangan bisa normal dan tentunya lampu led sudah tidak kedap-kedip.Transistor Horisontal tidak mati dan komponen lain seperti kapasitor di area transistor tidak ada yang mencurigakan jadi kesimpulan saya Flyback rusak.

Konka UFO menggunakan Flyback BSC25-0111 dengan susunan kaki (pin Flyback) sebagai berikut :
C,B+,180v,Gnd,AFC,16v,ABL,H,nc,dan nc.

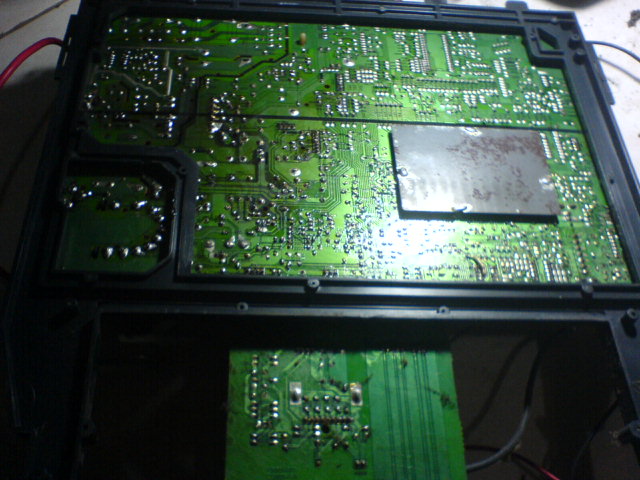

mesin-konka-ufo-K2171C2
Setelah Flyback di ganti tv menyala normal,namun masih ada yang kurang nih ternyata nyari remotenya susah banget coba pakai yang universal tidak ada yang cocok.

Update :
Tanggal 7 Januari 2013
Kemarin dapat lagi kasus TV Konka UFO dengan gejala kerusakkan sekering selalu terbakar.Setelah di lakukan pengecekan secara berurutan di ketemukan ada kapasitor keramik kecil yang berukuran 472 terbakar setelah di ukur memang short.Setelah di lakukan penggantian tv pun normal kembali.
